彈性擋圈安裝-手動

個別生產或小批量生產基礎上的手動螺旋擋圈安裝如下

1、單獨卷繞彈性擋圈并將其末端插入凹槽

2、將彈性擋圈卷入凹槽

3、檢查在凹槽上是否實現了適當密封

個別生產或小批量生產基礎上的手動螺旋擋圈安裝如下

1、單獨卷繞彈性擋圈并將其末端插入凹槽

2、將彈性擋圈卷入凹槽

3、檢查在凹槽上是否實現了適當密封

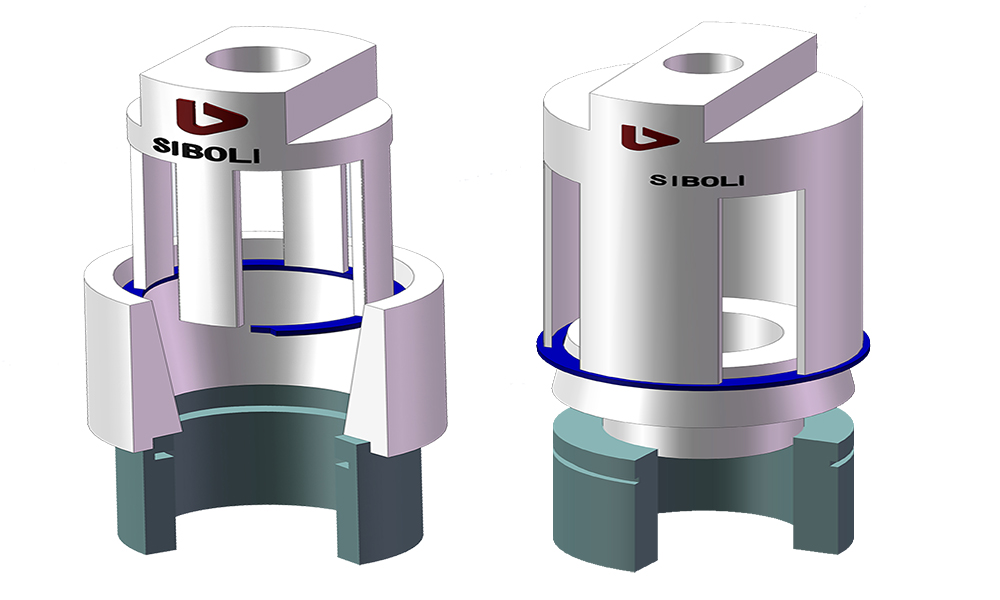

擋圈安裝-自動

在大批量生產為了更快速度的安裝，通過頂桿與稚形栓實現，錐形栓的角度大約為6度，在軸端上方并居中，相對于錐形栓，寬松尺寸的頂桿將擋圈推入錐形栓上的適當位置，通常手扳或者氣缸來自動完成這個裝配過程，安裝工具應采用表面硬質并光滑的金屬來制作，以減少磨損。

說明

大部分情況我們會協助您制作這個安裝工具，如果您覺的麻煩，只要您提供相關的槽的位置與數據，我們可以幫你完成設計并為您制作工具，可能會收取少量制作成本。

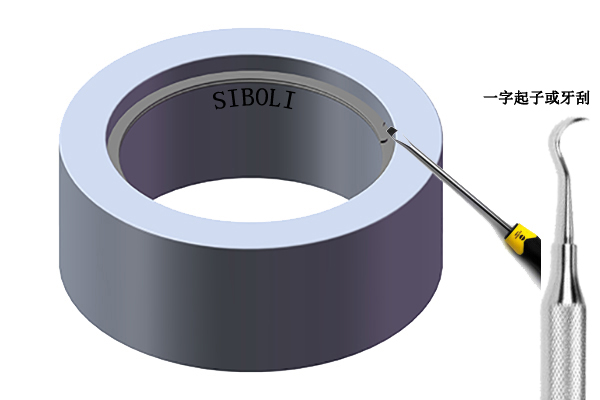

彈性擋圈的拆卸

SIBOLI彈性擋圈無需用于拆卸的定制工具，在擋圈與軸或與內孔外殼之間的間隙里，插入鈍器，以沿著徑向向外撬起自由端。
